一、螺旋錐齒輪的類型和特點

螺旋錐齒輪是對于齒面節線為曲線的錐齒輪的習慣叫法,也叫螺傘齒。

根據錐齒輪齒面節線的類型,一般有以下三種類型:

1.圓弧錐齒輪:齒面節線是圓弧的一部分。

2.延伸外擺線齒錐齒輪:齒面節線是延伸外擺線的一部分。

3.準漸開線齒錐齒輪:齒面節線為準漸開線。

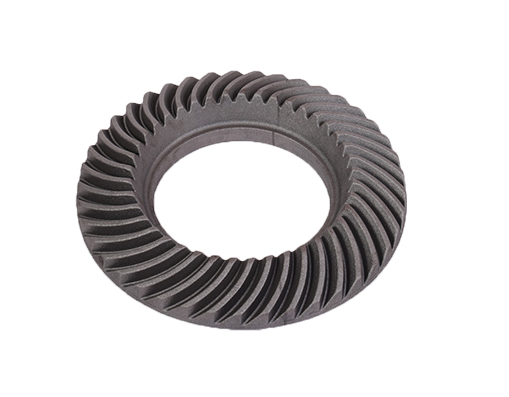

螺旋錐齒輪

根據軸的相互位置,一般有以下幾種:

1.兩軸垂直相交。

2.軸相交但不垂直。

3.軸偏置。

按齒高分類:

1.等高齒錐齒輪。

2.漸縮齒錐齒輪。

3.雙收縮齒。

二、螺旋錐齒輪的特點。

與直齒錐齒輪相比,螺旋錐齒輪具有以下優點:

1.增加了重疊系數。螺旋錐齒輪的齒線為曲線,傳動中至少有兩個或兩個以上的齒同時接觸,減少沖擊,使傳動穩定,降低噪音。

2.增加螺旋角,增加重迭系數,降低負荷比壓力,磨損均勻,增加負載能力,延長使用壽命。

3.傳動比大,小輪齒數至少可達5齒。

4.齒輪接觸點可以用刀盤半徑調節。

5.可研磨齒面,改善接觸點,提高齒面粗糙度,降低噪音。

但由于齒線螺旋角的存在,螺旋錐齒輪在傳動過程中產生軸向力,使用過程中應選擇合適的軸承。
